Привет! Меня, как поставщика U-образных теплообменников, часто спрашивают, как определить необходимое количество трубок для этого изящного оборудования. Это ключевой вопрос, поскольку правильное количество трубок может существенно повлиять на производительность и эффективность вашего теплообменника. Итак, давайте погрузимся в это!
Понимание основ U-образных теплообменников

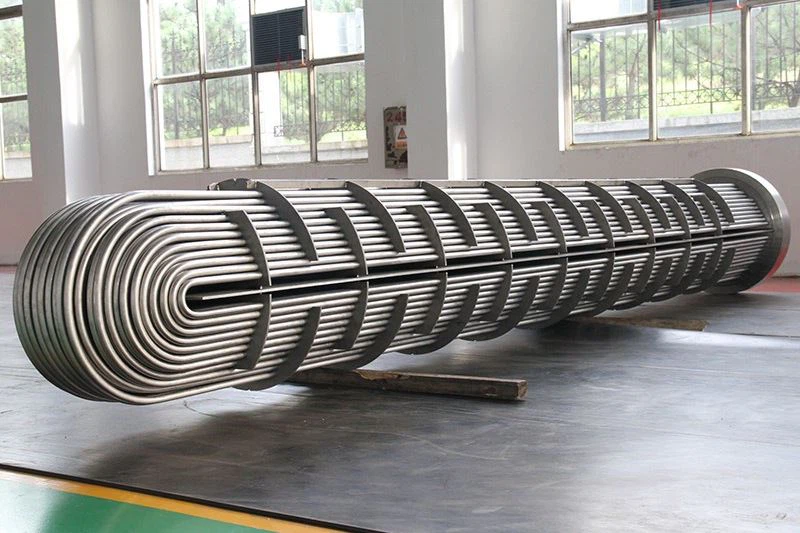

Прежде всего, давайте быстро разберемся, что такое U-образный теплообменник. АU-образный теплообменникпредставляет собой тип кожухотрубного теплообменника, в котором трубки изогнуты в U-образной форме. Такая конструкция допускает тепловое расширение и сжатие, не вызывая чрезмерной нагрузки на трубы. Он широко используется в различных отраслях промышленности, включая химическую, нефтехимическую и энергетическую, для передачи тепла между двумя жидкостями.
Факторы, влияющие на количество трубок
Существует несколько факторов, которые играют роль при определении подходящего количества трубок для U-образного теплообменника. Давайте рассмотрим каждый из них.
Требования к теплопередаче
Основная функция теплообменника – передача тепла от одной жидкости к другой. Количество тепла, которое необходимо передать, также известное как тепловая нагрузка, является ключевым фактором при определении количества трубок. Тепловая нагрузка зависит от таких факторов, как скорость потока, температура на входе и выходе, а также удельная теплоемкость задействованных жидкостей.
Для расчета тепловой нагрузки можно воспользоваться следующей формулой:
$Q = м \times C_p \times \Delta T$
Где:
- $Q$ — тепловая нагрузка (в ваттах или БТЕ/ч).
- $m$ — массовый расход жидкости (в кг/с или фунт/час).
- $C_p$ — удельная теплоемкость жидкости (в Дж/кг·К или БТЕ/фунт·°F).
- $\Delta T$ — разница температур на входе и выходе жидкости (в К или °F).
Определив тепловую нагрузку, вы можете использовать ее для оценки необходимой площади теплопередачи. Площадь теплопередачи напрямую связана с количеством трубок, поскольку каждая трубка обеспечивает определенную площадь поверхности для теплопередачи.
Расход жидкости
Расходы жидкостей, проходящих через теплообменник, также играют важную роль в определении количества трубок. Более высокие скорости потока обычно требуют большего количества трубок для обеспечения адекватной теплопередачи. Это связано с тем, что большее количество трубок обеспечивает большую площадь поперечного сечения для протекания жидкости, уменьшая скорость и перепад давления.
Однако важно найти баланс между количеством трубок и скоростью потока. Если количество трубок слишком велико, скорость жидкости может стать слишком низкой, что приведет к снижению эффективности теплопередачи. С другой стороны, если количество трубок слишком мало, скорость жидкости может быть слишком высокой, что приведет к чрезмерному падению давления и потенциальному повреждению трубок.
Размер и конфигурация трубки
Размер и конфигурация трубок также влияют на необходимое количество трубок. Трубки бывают разных диаметров и длин, и выбор размера трубки зависит от таких факторов, как свойства жидкости, требования к теплопередаче и ограничения по пространству.
Как правило, трубы меньшего диаметра обеспечивают большую площадь поверхности на единицу объема, что может повысить эффективность теплопередачи. Однако они также имеют более высокий перепад давления и могут быть более склонны к загрязнению. С другой стороны, трубы большего диаметра имеют меньший перепад давления, но меньшую площадь поверхности на единицу объема.
Конфигурация трубок, такая как шаг и расположение трубок, также влияет на эффективность теплопередачи и количество трубок. Меньший шаг трубок позволяет разместить больше трубок в кожухе заданного диаметра, увеличивая площадь теплопередачи. Однако это также увеличивает перепад давления и может затруднить очистку и техническое обслуживание.
Размер и конструкция корпуса
Размер и конструкция корпуса также влияют на количество трубок, которые можно разместить. Диаметр и длина корпуса определяют доступное пространство для трубок, а конструкция корпуса, например количество проходов и перегородок, влияет на структуру потока жидкости и эффективность теплопередачи.
Больший диаметр корпуса позволяет установить больше трубок, но также увеличивает стоимость и размер теплообменника. Под количеством проходов подразумевается количество раз, когда жидкость проходит через трубки, и это может повлиять на коэффициент теплопередачи и перепад давления. Перегородки используются для направления потока жидкости по трубкам, повышая эффективность теплопередачи.
Расчет количества трубок
Теперь, когда мы обсудили факторы, влияющие на количество трубок, давайте посмотрим, как его рассчитать. Существует несколько методов расчета количества трубок: от простых эмпирических корреляций до более сложного численного моделирования.
Эмпирические корреляции
Эмпирические корреляции основаны на экспериментальных данных и обычно используются для предварительных проектных расчетов. Одной из таких корреляций является метод Керна, который дает простую формулу для оценки количества трубок на основе площади теплопередачи и размера трубок.
Формула расчета количества трубок по методу Керна:
$N = \frac{A}{\pi \times d_o \times L}$
Где:
- $N$ — количество трубок
- $A$ — необходимая площадь теплопередачи (в м² или футах²).
- $d_o$ — внешний диаметр трубки (в м или футах).
- $L$ — длина трубки (в м или футах).
Важно отметить, что эмпирические корреляции основаны на определенных предположениях и могут быть не точными для всех приложений. Поэтому рекомендуется использовать их в качестве отправной точки и проверять результаты с помощью более детальных расчетов или экспериментальных данных.
Численное моделирование
Численное моделирование, такое как вычислительная гидродинамика (CFD), обеспечивает более точный и подробный анализ теплопередачи и потока жидкости в U-образном теплообменнике. Моделирование CFD может учитывать сложную геометрию, свойства жидкости и граничные условия теплообменника, что позволяет более точно прогнозировать характеристики теплопередачи и перепад давления.
Однако моделирование CFD требует специального программного обеспечения и опыта, а также может занять много времени и затрат в вычислительном отношении. Поэтому они обычно используются для детальной оптимизации конструкции и устранения неполадок, а не для предварительных расчетов конструкции.
Рекомендации для реальных приложений
В дополнение к техническим факторам, рассмотренным выше, существует несколько других факторов, которые необходимо учитывать при определении подходящего количества трубок для U-образного теплообменника в реальных условиях эксплуатации.
Техническое обслуживание и очистка
Техническое обслуживание и очистка являются важными аспектами эксплуатации теплообменника. Количество трубок может повлиять на простоту обслуживания и очистки, поскольку большее количество трубок может затруднить доступ к отдельным трубкам и их очистку. Поэтому важно учитывать требования к техническому обслуживанию и выбирать конфигурацию трубок, обеспечивающую легкий доступ и очистку.
Расходы
Стоимость всегда является основным фактором в любом инженерном проекте. Количество трубок напрямую влияет на стоимость теплообменника, поскольку большее количество трубок обычно означает более высокую стоимость. Поэтому при определении количества трубок важно сбалансировать эффективность теплопередачи и стоимость.
Безопасность
Безопасность имеет первостепенное значение в любом промышленном применении. Количество трубок может повлиять на безопасность теплообменника, поскольку большее количество трубок может увеличить риск выхода из строя трубок и утечки. Поэтому важно убедиться, что теплообменник спроектирован и эксплуатируется в соответствии с соответствующими стандартами и правилами безопасности.
Заключение
Определение подходящего количества трубок для U-образного теплообменника — это сложный процесс, который требует тщательного рассмотрения нескольких факторов, включая требования к теплопередаче, скорости потока жидкости, размер и конфигурацию трубок, размер и конструкцию корпуса, техническое обслуживание и очистку, стоимость и безопасность. Принимая во внимание эти факторы и используя соответствующие методы расчета, вы можете обеспечить эффективную и надежную работу вашего теплообменника.
Если вы ищете U-образный теплообменник или вам нужна помощь в определении количества трубок, подходящего для вашего применения, не стесняйтесь [свяжитесь с нами]([Введите контактную информацию]). Наша команда экспертов всегда готова помочь вам и предложить лучшее решение для ваших нужд.
Ссылки
- Инкропера, Ф.П., ДеВитт, Д.П., Бергман, Т.Л., и Лавин, А.С. (2019). Основы тепломассообмена. Уайли.
- Керн, DQ (1950). Процесс теплопередачи. МакГроу-Хилл.
